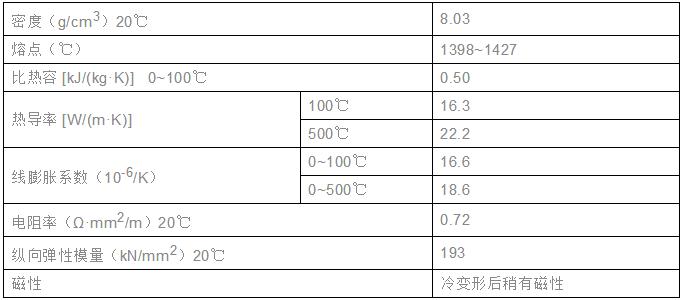

321不鏽（xiù）鋼成（chéng）分、物理性質及應用

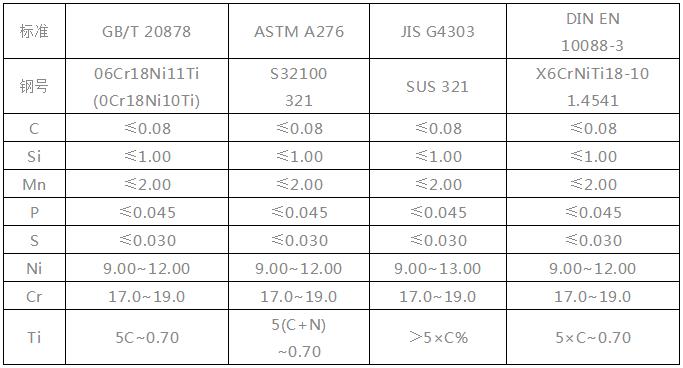

摘要：321由於加入穩定化元素鈦，在426℃~815℃溫度下能夠抵製碳化鉻形成，因此具有更好的耐（nài）晶間腐（fǔ）蝕性能和高（gāo）溫性能（néng），比304、304L有（yǒu）更高的抗蠕變和應力斷（duàn）裂性能..321化學成分、應用場景..

321不鏽鋼簡介

321不鏽鋼是在304成分（fèn）基礎上加入鈦（tài）元素而成。其性能（néng）與304不鏽鋼非常相似。鈦有優異的抗酸堿腐蝕性，加到不鏽鋼中，隻需百分之（zhī）一左右，就大大提高抗鏽本領。

321不（bú）鏽鋼板

暴露在450℃~850℃溫度（dù）中，奧氏（shì）體（tǐ）不（bú）鏽鋼很容（róng）易產生敏化現象。敏化過程（chéng）中，碳化物（以C23C6碳化鉻為主）沿晶（jīng）界和孿晶間界析（xī）出，合（hé）金元素（點擊了解 不鏽鋼金相組織及標準）的這些間界的鄰域受到破壞，在特定的腐蝕環境中，晶間腐蝕隨之發生。

321由於加入了穩（wěn）定化元素鈦，在426℃~815℃溫度下能（néng）夠抵（dǐ）製碳化鉻形成，因此具有更好的耐晶間腐蝕性能和高溫性能（néng），比（bǐ）304和304L有更高的抗蠕變和應力斷（duàn）裂性能。

除此（cǐ）之（zhī）外，321還具有良好的低溫（wēn）韌性以及優異的成形性和焊接特性（xìng），焊後無需退火。
