430和304不鏽鋼哪（nǎ）個好？

摘要：430和304不（bú）鏽鋼哪（nǎ）個好，430和（hé）304不鏽鋼有什（shí）麽區（qū）別？430不鏽鋼和304的區別主要（yào）在鎳含量方（fāng）麵:430鎳含量小於0.75%，304鎳含量大於8%。塑性（xìng）/韌性方麵，430不鏽鋼和304區別較大。430不鏽（xiù）鋼和304不鏽鋼

一、430和304不鏽鋼成分（fèn）對照表

430不鏽鋼是美標不鏽鋼材料牌號，為低碳高鉻鐵素體（tǐ）鋼，屬於400係不（bú）鏽鋼（gāng）之一種。

304不鏽鋼同樣是美標不（bú）鏽鋼材料牌號，為鉻鎳奧氏體鋼，是300係不鏽鋼常見鋼（gāng）種（zhǒng）。

根據美國標準《ASTM A240/A240M-15a 壓（yā）力容器及一般用（yòng）途用鉻和鉻鎳不鏽（xiù）鋼板、薄板和帶材的規範（fàn）標準》，430不鏽（xiù）鋼碳含量應小於0.12%，鉻（gè）含量應在16-18%之間，鎳含（hán）量小於0.75%。

430不鏽鋼和304的區別，主要在鎳含量（liàng）方麵。這兩種材質（zhì）元（yuán）素含量的區別，詳見430和304不鏽鋼化學成分對照表：

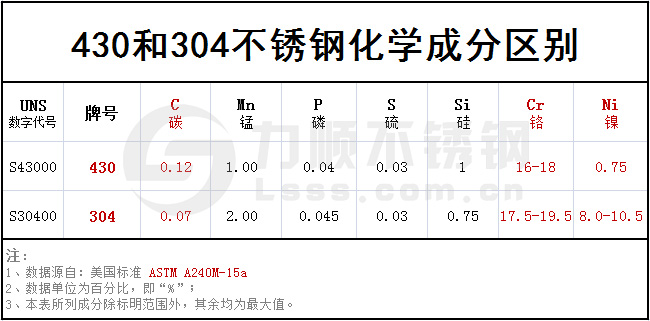

不鏽鋼430和304化學（xué）成分對照表

二、430和304不鏽鋼哪個好，有什麽（me）區別？

430不鏽鋼為鐵素體（tǐ）不鏽鋼，可通過冷加工使（shǐ）其輕微強化，但低溫韌性較（jiào）差，一般也不能通過（guò）熱處理硬化。參考：不（bú）鏽（xiù）鋼金相組織及標準介紹，了解其金相組織特征。

304不鏽（xiù）鋼具有（yǒu）良好（hǎo）的塑性和韌性，在室溫或稍高（gāo）溫度下變（biàn）形（xíng）會使強度提高，而降低延伸率。退火後的奧氏體不（bú）鏽鋼（如304不鏽鋼（gāng））保持了高（gāo）衝擊阻力，即使在深冷溫度下（xià），這種（zhǒng）性能和其低溫強度、可加工性相結合（hé），使其能運（yùn）送液態天然氣，或用於其它深冷溫度環境。

屈服強度（dù）、抗拉強度、伸長率、硬度是衡量不鏽鋼材料力學性能的四種參數（shù）指標。

通過對比（bǐ），我們可知430和304不（bú）鏽（xiù）鋼哪個好：抗拉強度、伸（shēn）長（zhǎng）率、硬度方麵（miàn），430和304不鏽鋼區別較大，詳見（jiàn）304和430不鏽（xiù）鋼（gāng）力（lì）學（xué）性能對照表：

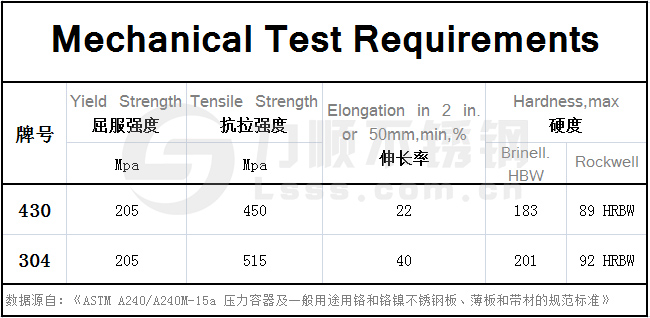

430不（bú）鏽鋼（gāng）和304的區別，在力學性能方麵（miàn）

【相關資料】

430不鏽鋼一般性能

430不鏽鋼為低C鐵素體不鏽鋼，其在（zài）輕度腐蝕（shí）環境或大氣中的耐蝕性，與一些含Ni（鎳（niè）元素）不鏽鋼相近，並在高溫下有抗氧化性。430鋼種有延性（xìng），不易加工硬化，並且可用很多（duō）輥軋成形，或低拉伸彎曲方法以及較常用的（de）拉拔（bá）和彎曲工藝成形。

430不鏽鋼（gāng）結構

當溫度低於約1650°F（約899攝氏度）時，這些合（hé）金是帶有無規則球形碳化物（wù）擴散的鐵素體。當加熱至1650°F以（yǐ）上，在晶界（jiè）和晶粒內會形成少量奧氏（shì）體。這些奧氏體轉變成馬氏體還是鐵素體和（hé）碳化物，要取（qǔ）決於冷卻速率。可能會在焊接區和母金屬（shǔ）的（de）熱影響區（qū）發現馬氏體，其經過退火會轉變成鐵素體和（hé）碳化物。
